片面プリント基板とは
片面回路基板とは、回路配線や部品が片面のみに配置されている回路基板です。その特徴は、比較的シンプルで低コストで、製造、修理、アップグレードが簡単であることです。
製品の材質と用途
製品材料: 片面回路基板の材料には、FR4、CEM-1、CEM-3、アルミニウム基板、ペーパーレス基板などの材料が含まれます。
応用分野: 片面プリント基板には、家電産業、コンピュータモニター、電源などのほか、さまざまな組み込み製品、制御モジュール、照明回路など、幅広い応用シナリオがあります。片面 PCB は、製造とメンテナンスが容易なため、多くの産業および商業用途で好まれています。
一般に、片面 PCB は広く使用されており、制御回路、ドライバー、電源、計器、メーターの製造に使用できます。
単層PCBの長所と短所
アドバンテージ
1. シンプルなデザイン
片面PCB設計は非常にシンプルです。導電層が1層だけなので設計が容易で、設計ミスも少ないです。
2. 製造が容易になる
単層 PCB 設計はシンプルであるため、製造と製造も容易です。SeekPCB は専門的な経験を活かして単層 PCB を製造できます。
3. 低コスト
言うまでもなく、単層 PCB の製造コストは多層 PCB よりも低くなります。単一の PCB 製造プロセスが少なくなり、より簡単になるためです。大量にご注文の場合はさらにお値下げ致します。コスト削減の観点からは、単層 PCB が最良の選択です。
4.より安定性と信頼性が高い
単層 PCB 設計はシンプルなので信頼性が高くなります。エラーや失敗の機会が少なくなります。優れたパフォーマンスと高い信頼性を提供します。また、ボードとコンポーネントの長期にわたる動作も保証します。
5. 修理とテストが簡単になる
単層 PCB は多層 PCB よりもテストが容易で、AOI または BGA コンポーネントの場合は X 線によって簡単に検査できます。異常があった場合でも容易に発見できます。さらに、単層 PCB のメンテナンスも簡単かつ簡単です。
不利益
1. 大きいサイズ
多層 PCB では、回路が複数の回路層に分散されているため、基板の構造がよりコンパクトになるだけでなく、PCB のサイズも効果的に縮小されます。ただし、単層 PCB の回路は 1 つの層にのみ存在し、すべての回路がこの層にあるため、最終的なサイズは大きくなり、占有スペースも大きくなります。
2.複雑なデザインには対応できない
プロジェクトの要件が複雑な回路である場合、それらを単層 PCB に実装することはできません。
3. 速度が遅い
多層PCBと比較して、単層PCBの信号伝送速度は遅くなります。高速性が必要な場合は、二重または多層 PCB を使用する必要があります。

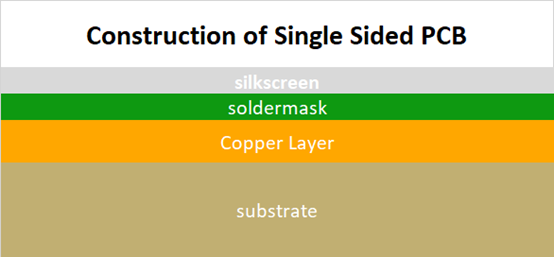

単層PCB用のスタックアップ
単層 PCB でのスタックアップは非常に簡単です。主要な層は2層のみですが、合計層数を計算すると、はんだ抵抗層、表面処理、スクリーン印刷が含まれます。ただし、重要な層は導電層とベース層の 2 つだけです。
単一の PCB はどのように製造されるか
PCB の製造は長くて複雑なプロセスです。単一の PCB 製造であっても、製造されるまでに数十のプロセスを経る必要があります。以下は単層 PCB の製造プロセスです。
材料切断→穴あけ→外形パターン→エッチング→検査→耐半田加工→シルクスクリーン→配線加工→検査→最終検査→出荷
