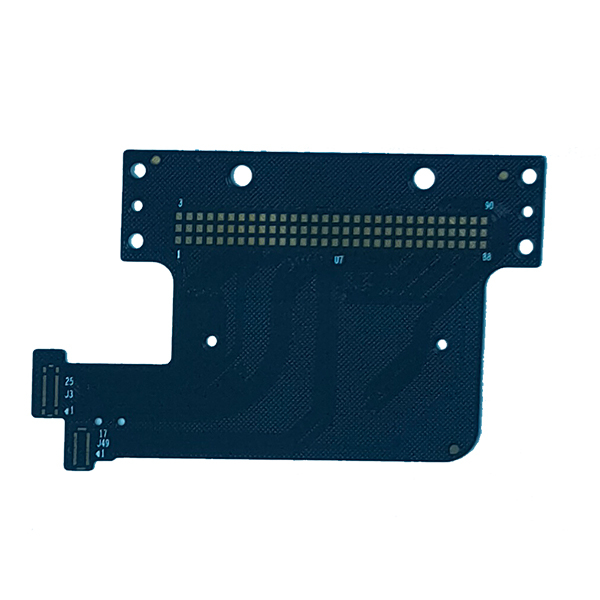

フレキシブル PCB コネクタは、小型で柔軟性があるという利点があり、主に従来のケーブルの代替として使用されます。さらに、送信するデータが大きく密度が高い場合、従来のケーブルは大きな負担となる可能性があります。この 3 層 FPC はディスプレイ ケーブルの一種です。信号伝送を確実にするために、線路のインピーダンスはそれに応じて制御されます。また、外部信号の干渉を防ぐため、外層には電磁波フィルムを採用し保護しています。3層FPCの一般的な製造プロセスは多層FPCと同じですが、プレス時に片面に銅箔がありません。
フレックスPCBとFPCの違いは何ですか?
FPC とリジッド PCB は、エレクトロニクス業界では 2 つの一般的なタイプの PCB であり、設計および製造プロセスで異なる役割を果たします。
FPCとは、ポリエステルフィルムや四フッ化エチレンフィルムなどの柔軟な素材で作られたフレキシブル回路基板で、高精度・軽量な電子機器や時計、自動車のボディなど、折り曲げ加工が必要な用途に多く使用されています。田畑。柔軟な素材の利点は、曲げたりねじったりしても正常に機能し続けると同時に、狭い領域で複数のデバイスを接続できることです。機械的ストレスに耐えることができ、優れた電気的性能を備えているため、高周波回路に最適です。
リジッドPCBは、ガラス繊維強化樹脂などの硬い材料で作られた回路基板です。これらのタイプのボードは通常、コンピューター内部や一部の機械製品や工業製品など、より強力で堅牢なパフォーマンスを必要とするアプリケーションに使用されます。FPC と比較して、リジッド PCB の電気的性能はより安定し信頼性が高く、変形や損傷が起こりにくくなります。環境変化によるパフォーマンスへの影響がなく、高密度ケーブル配線により適しています。
全体として、FPC とリジッド PCB は 2 つの異なるタイプの回路基板です。それぞれの特性と使用シナリオは異なります。リジッド基板は主に産業分野や機械分野で使用され、安定した優れた性能を発揮しますが、フレキシブル基板は曲げや折り曲げを伴う用途に適しています。回路設計が困難な用途に耐える必要がある場合、または曲がりや凹凸のある設計を行う必要がある場合は、フレキシブル回路基板の方が良い選択です。通常の用途であれば、同じコストであればリジッド PCB の方が適しています。
フレックス PCB の設計ルールは何ですか?
FPC のデザインルールは複雑なテーマであり、従来の FPC についてのみ要約することができます。さらに理解が必要な場合は、いつでも SEEKPCB にお問い合わせください。当社は、カスタムフレキシブルプリント基板の実現を支援できるフレキシブルプリント基板の専門メーカーです。
従来の FPC 基板は主にコネクタとして機能するため、大まかに次の基本原則に従って設計する必要があります。
1. 厚さは適度である必要があり、通常は 0.15 mm から 0.2 mm の間が最適です。製品の信頼性と寿命のバランスをとりながら、コストも削減できます。
2. fpcの回路設計は可能な限り直線・最短距離を心がけ、オーバーレイは後段で使用するため、途中の配線は避ける必要があります。オーバーレイの精度は +/-0.15mm ～ 0.2mm 以内であり、オーバーレイの位置ずれが発生しやすいため、できる限りはんだパッドをはんだ付けしてください。
3. ビアについては、曲げる必要がある領域からできるだけ離れてください。
それ以外は従来の PCB とほぼ同じですが、 デザインにおいては実用性とコストにもっと注意を払う必要があります。有名なものの一つとして フレキシブル回路基板メーカーである SEEKPCB は、FPC の設計と最適化に関する独自の洞察を持っており、顧客が信頼性が高く低コストの FPC ソリューションを実現できるよう支援します。さらに重要なのは、SEEKPCB は設計サイクルを短縮し、多くの不必要な回り道を避けるのに役立ちます。
