二重層フレキシブル回路基板は、構造上片面 FPC よりも銅層が多く、上下の層を接続するビアがあります。  他の点では、それらは基本的に同じであり、同じ材料、同じ保護フィルム、同じ補強材です。

一般的な FPC サイズは、ほとんどが製品内のコネクタとして機能するため、それほど大きくありません。

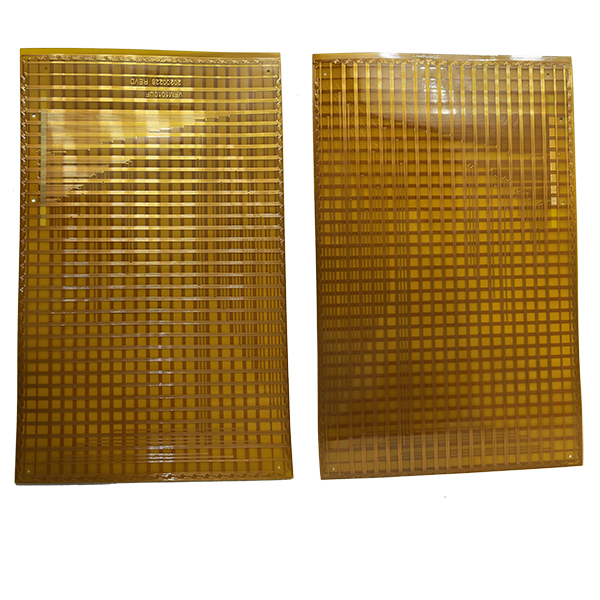

ただし、製品の主要コンポーネントとして FPC があり、サイズ 280*142mm のこの 2 層 FPC は、センサーフィルムと同様に、手書き静電容量式スクリーンの主要コンポーネントです。

フレックスPCBとはどのような材質ですか?

FPC材料は主材料と副材料に分けられます。

主な材料は一般にポリイミド + 銅 (接着剤なし)、または  ポリイミド + 接着剤 + 銅 (接着剤)。

補助材料には主にカバーレイ(ソルダーマスクと同様)、スティフナー(ポリイミド/FR4/金属シート)、電磁波シールドフィルムが含まれます。

フレックス PCB にビアを設けることはできますか?

現在、FPC 上にビアを作成する技術は非常に成熟しており、FPC は比較的薄いため、0.1mm のビアを簡単に作成できます。

ただし、多層 FPC とリジッドフレックス PCB のビアは依然として困難です。これは、スタック内に多くの種類の材料が混在しており、穴あけパラメータと PTH 前処理が特に重要であるためです。

2層フレックスPCBの厚さはどれくらいですか?

従来の両面 FPC の厚さは 0.1 ～ 0.2 mm ですが、コストと使用シナリオを考慮すると、一般に厚すぎることはお勧めできません。

また、FPCでは通常、特定の箇所を補強する補助材としてスティフナーが使用されており、厚みを増やす手段としても使用されます。

フレックス PCB の最大サイズはどれくらいですか?

FPC の主材料は基本的にロールで梱包され、長さは 50 メートル、幅は一般的に 250 mm または 500 mm と比較的固定されています。したがって、FPCのサイズを制限する要因は主に幅となります。

さらに、この装置には作業パネルの通過を許可するための特定の要件もあります。

現在、SEEKPCBが製造するフレックスPCBの最大サイズは600*600mmで、これはカスタムフレキシブルPCBであり、材料も特別にカスタマイズされています。

フレキシブル PCB サプライヤーとして、SEEKPCB は、フレキシブル PCB プロトタイプ、多量混合少量注文、および困難な設計に優れています。
