アルミコアPCB

アルミニウムコアPCBとアルミニウムベースPCBは両方ともアルミニウムPCBボードであり、メタルPCBのカテゴリに属します。

一般に人々はそれらを混同しますが、正確に言うと、金属PCBは金属を使用したPCBの構造を指します。この金属は主に放熱に関連しており、構造強度を高めます。アルミニウムPCBボードは金属がアルミニウムPCBであることを指します。よく理解されること。では、アルミニウムコア PCB とアルミニウムベース PCB はどうやって区別するのでしょうか?アルミニウム コア PCB は通常、PCB スタックアップの中央にあるアルミニウムを指しますが、アルミニウム ベース PCB は PCB の片面にあるアルミニウムを指します。

では、なぜアルミニウムコア PCB を使用するのでしょうか?  アルミコアPCBの長所と短所は何ですか?アルミニウムコア基板の製造プロセスはどのようなものですか?アルミコア基板のコストは非常に高いですか?

SEEKPCB はアルミニウム PCB の試作と製造において豊富な経験を持っており、上記のすべての質問に SEEKPCB がお答えします。

アルミニウムコア PCB を使用する理由

従来のPCBが放熱の問題に遭遇し、解決できない場合、放熱を高めるために金属の使用が選択肢になりましたが、PCBの構造において金属は両刃の剣であり、メタルPCBはims回路とも呼ばれますimsは絶縁金属基板の略で、金属PCBでは当然絶縁が鍵となります。金属自体は導電性があるため、絶縁層を介して回路層から絶縁する必要があり、この絶縁層が一般的に作られています。熱伝導性樹脂の厚さ、つまりこの絶縁層も熱伝導層ですが、絶縁層の厚さは絶縁電圧に比例し、熱伝導率はまさに反比例するので、メリットとデメリットをどうバランスさせるかが課題となります。設計上の短所がメタル PCB の鍵となります。

現在、金属プリント基板の主流は主にアルミプリント基板と銅プリント基板であり、まれに鉄プリント基板も使用されます。

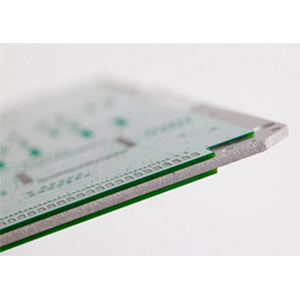

アルミニウムコアPCBはアルミニウムPCBの一種であり、そのアルミニウムはスタックの中央にあります。アルミニウムコアPCBは、放熱面積があまり大きくなく、PCBの断面にのみ分布しているため、放熱効果がアルミニウムベースほど良くないため、主に放熱要件の軽い一部の製品や機器に使用されます。 PCBですが、従来のPCBよりも優れています。

アルミコアPCBの長所と短所は何ですか?

アルミニウムコア PCB の利点は、一定の放熱能力があり、両面 SMT を実現でき、構造強度が高いことです。

アルミニウムは PCB 積層体の中央にあるため、アルミニウムコア PCB は曲がりにくいです。

アルミニウムコア PCB の欠点は、主に製造コストが高いこと、製造プロセスが複雑であること、製造サイクルが長いことです。

アルミコアPCBはどのように作られるのでしょうか?

アルミニウムコア PCB の製造の難しさは主にビアとアルミニウムの絶縁です。どのように絶縁を達成するか?

一般的に、最初にアルミニウムに穴を開けると、穴の直径はビアの穴の直径より 0.5 mm 大きくなります。つまり、実際の VIA の穴の直径が 0.3 mm の場合、この事前にドリルされた穴の直径になります。穴のサイズは 0.8 mm で、実際にはアルミニウム コア PCB レイアウトの密度が大幅に制限されます。

事前に開けられた穴が完成したら、VIA をアルミニウムで絶縁できるように穴を樹脂で埋めます。次のステップは、多層 PCB の製造プロセスと同様の積層です。

アルミコアPCBは高価ですか?

相対的に言えば、アルミニウムコアPCBは比較的高価なソリューションであり、通常のアルミニウムPCBよりも3〜4倍以上高価になります。主な理由は、アルミニウムコアPCBは製造プロセスでいくつかの工程、特に樹脂の穴の塞ぎやプレスが必要なためです。コストへの影響が大きくなります。

したがって、アルミコア PCB のコストは無視できない考慮事項となります。
